Ancrage articulé pivovant pour échelle diamètre 43mm, en INOX poli

Ancrage articulé sur platine pour échelle Ø43mm, en inox AISI-304 poli.

Se visse sur le sol, permet de faire pivoter l'échelle de la piscine.

Ancrage en acier Inox AISI-304 poli, sur platine à fixer au sol.
Axe avec écrou autobloquant.

L'articulation de cet ancrage permet de lever l'échelle, dans le cas de présence d'un volet roulant par exemple, afin de ne pas gêner son fonctionnement.

Kit de fixation fourni.

L'ancrage articulé sur platine est composé des éléments suivants :

• 1- Partie inférieure d'ancrage
• 2- Partie supérieure d'ancrage
• 3- Cône de fixation
• 4- Enjoliveurs
• 5- Visserie de la charnière
• 6- Visserie pour platine de fixation

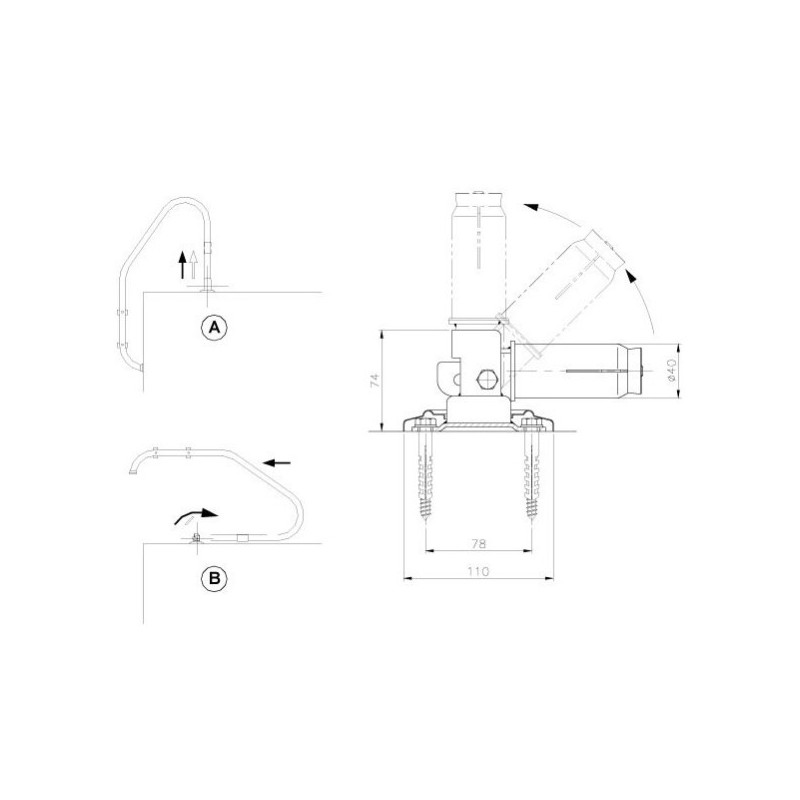

Montage

• a - L'ancrage articulé à platine se fixe au sol au moyen des vis fournies.
• b - Introduire les enjoliveurs sur le montant de l'échelle et enfoncer l'articulation au maximum dans le montant de l'échelle.
• c - Placer l'échelle en position couchée, puis fixer l'ancrage articulé au moyen des vis fournies, et bien vérifier la solidité de fixation
• d - Serrer la vis d'articulation et son écrou pour moduler la rigidité de l'ancrage.
